TERZ Industrial Electronics – Netzwerktechnik für echte Herausforderungen.
Die Ethernet Vernetzung von Automatisierungssystemen mit all ihren Vorteilen hat sich längst etabliert. In der Fabrikautomatisierung, Robotik und auch in Nutzfahrzeugen. Mit der SPE Technologie kommen nun weitere entscheidende Vorteile hinzu, durch die sich Investitionskosten, Installationsaufwand, Platzbedarf und Gewicht deutlich reduzieren lassen. Eine vollständig digitale IP-basierte und transparente Vernetzung vom Sensor bis in die Cloud ist ab jetzt möglich.
Schaltschranklose Vernetzung
Ultrakompakte, robuste IP65/67/69K Metallgehäuse und erweiterter Temperaturbereich -40 bis +70°C.
M12 Push-Pull IEC 61076-2-010
Werkzeuglose Verriegelung für sichere Verbindungen in Sekundenschnelle – ideal für industrielle Automatisierung und raue Umgebungen.
T1|TX Data-Hybrid Ports
Cross-Technology-Switches bieten zwei Ethernet-Technologien kombiniert auf D-kodierten M12 Ports: Standard Ethernet und Single Pair Ethernet.
Vorteile von Single-Pair Ethernet 1000 Mbit Typ B
Effizienz und Einfachheit kombiniert: klare technische und wirtschaftliche Vorteile.
weniger Gewicht und Platzbedarf
weniger Kupferadern
weniger Montageaufwand
einfachere, günstigere Steckverbinder
1000BASE-T1 High-Speed ISO-Bus – Die Datenautobahn für mobile Maschinen
Skalierbare Gigabit-Kommunikation mit Single Pair Ethernet Switches: Mit 1000BASE-T1 steht eine leistungsfähige Ethernet-Technologie für die Mobilbranche zur Verfügung. Durch TERZ SPE Switches Switches entsteht ein skalierbarer Grundlage für vernetzte Steuergeräte, Sensorfusion, Kamerasysteme und automatisierte Funktionen in Agrar-, Bau-, Nutz- und Spezialfahrzeugen.
Technische Spezifikationen
Schaltschranklose Vernetzung direkt im Feld: Zuverlässig, hochrobust und sicher .
Technologie
- 100Base-T1IEEE 802.3bw
- 1000Base-T1IEEE 802.3bp TYPB
- Switch EngineStore and Forward; non-blocking wire speed
- Flow Control & AutonegAktiviert
- Quality of ServiceJa – 4 Prioritätswarteschlangen
Elektronik
- Nennspannung24 VDC (9 bis 60 V)
- EingangssicherungJa, Schaltvermögen 50 A @ 125 VAC/VDC
- VerpolungssicherJa
- PCB Conformal CoatingJa
- Schutzklasse3
Ethernet Schnittstellen
- AnschlussartM12 D-kodiert
- Kabellänge 100Base-T1/1000Base-T160m+/50m+
- Port ModusMaster|Slave und Master|Slave Autoerkennung
- Cross-Technology-SwitchT1|TX Data-Hybrid Ports
- Pin-BelegungTRX+ = PIN 1; TRX- = PIN 3
EMV- und Umweltspezifikation
- Betriebstemperatur-40°C bis +70°C
- EMV-StörfestigkeitEN- 50121-3-2,61000-6-2,55024,13766,14982, 50498
- EMV-StöraussendungEN- 50121-3-2,61000-6-4,55032,13766, 14982,50498
- Mechanische StabilitätDIN EN 61373, 60068, MIL-STD-810G
- Brandschutz/SalznebelDIN EN 45545, E-Mark (R118),DIN EN ISO 9227
Vergleich: 1000Base‑T1 Typ B vs. 1000Base‑TX
Direkter Vergleich moderner Industrial-Ethernet-Technologien:
| Kriterium | 1000Base‑T1 Typ B | 1000Base‑TX |
|---|---|---|
| Leitungsanzahl | 1 Paar (Single Pair) | 4 Paare (Quad Pair) |
| Kabeldurchmesser | Typisch 2 × 0,35 mm² (22 AWG) geringere Widerstand | Typisch 8 x 0,22 mm² (24 AWG) höherer Widerstand |
| Gewicht & Platzbedarf | Ca. 50 % reduziert | Höheres Gewicht |
| Maximale Reichweite | 40 m+ | 100 m |
| PoDL-Unterstützung | Ja (bis 50 W, IEEE 802.3bu) | Nein |
| Montageaufwand | Gering | Hoch |
| Materialkosten | Bis zu 25% günstiger | Teurer |
| Anschlusstechnik | M12 D-kodiert bzw. SPE Steckgesicht | M12 X-kodierte |
Single Pair Ethernet Switches - Vom Sensor bis in die Cloud.
Single Pair Ethernet ist ein entscheidender Baustein für eine vollständig transparente IP basierte Datenkommunikation vom Sensor bis in die Cloud. Schaltschranklose Vernetzung direkt im Feld mit nur einem Adernpaar
Cross-Technology-Switches
T1|TX Data-Hybrid Ports ermöglichen die beliebige Vernetzung von allen Ethernet Teilnehmern, unabhängig vom verwendeten Übertragungs-Standard.
Single Pair Ethernet Gigabit Type B
Gigabitgeschwindigkeit mit über 40m Kabellänge. Mit geschirmten Kabeln sind deutlich größere Längen und Steckstellen möglich.
Master|Slave Autoerkennung
Ermöglicht es Endgeräte unabhängig von ihrer Einstellung zu verbinden, der TERZ Switch passt sich entsprechend der Rolle als Master oder Slave auf Master|Slave Autoerkennungsports an.
Industrielle Robustheit
IP65/67/69K Voll-Metallgehäuse, resistent gegenüber Salznebel und anderen agressiven Ugebungsbedingungen.
Induktive Übertrager
Galvanischen Trennung und exzellenten Common-Mode-Unterdrückung, was in Umgebungen mit hohen elektromagnetischen Störungen von unschätzbarem Wert ist.
Zulassung und Zertifizierung
Bahntechnik, Agrarfahrzeuge, Baumaschinen, Nutzfahreuge, Militär, Intralogistik
Robuste Netzwerktechnik für mobile Maschinen und Spezialfahrzeuge
Unsere SPE-Switches ermöglichen die zuverlässige, platzsparende und zukunftssichere Datenkommunikation in mobilen Arbeitsmaschinen und Fahrzeugen – selbst unter extremen Umweltbedingungen. Ob Agrartechnik, Bauwesen, Logistik, öffentlicher Transport oder automatisierte Flotten: Unsere Technologie schafft die Basis für smarte Sensorik, Echtzeitsteuerung und vernetzte Maschinen in modernen Fahrzeugarchitekturen.
Produktdetails & Downloads
Alle technischen Informationen auf einen Blick.

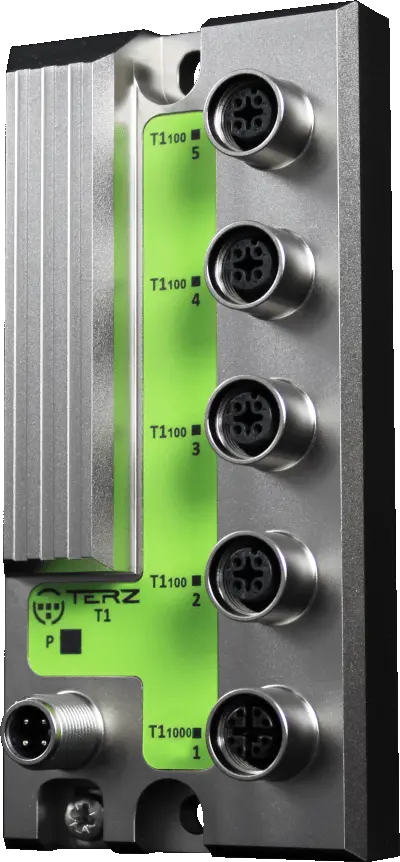

NITE-T1XS41-0100
Single Pair Ethernet Gigabit Type B 40m+. Unmanaged Industrial Ethernet Switches M12 IP65/67/69K. Port 1 unterstützt den T1 1000 Mbit/s Auto-Detection Modus, an dem Single Pair Ethernet Endgeräte angeschlossen werden können, egal ob MASTER oder SLAVE mit einer Kabellänge von bis zu 40m+.
- Eingangsspannung 24 VDC
- Ultrakompakte robuste Bauform
- Temperaturbereich -40 bis +70°C
- IP65/67/69K Metallgehäuse
- IEEE 802.3bp (1000Base-T1)
- 4x D-kodierte SPE Master Ports
- 1x D-kodierter T1-Auto GE 40m
- Verpolungssicher
NITE-T1XS5-8103
Single Pair Ethernet 100Base-T1 unmanaged Industrial Ethernet Switches M12 IP65/67/69K. Port 1 unterstützt den T1|TX Auto-Detection-Modus, an den Standard-Ethernet und Single Pair Ethernet Endgeräte angeschlossen werden können, unabhängig ob es sich um MASTER oder SLAVE Geräte handelt.
- Eingangsspannung 24 VDC
- Ultrakompakte robuste Bauform
- Temperaturbereich -40 bis +70°C
- IP65/67/69K Metallgehäuse
- IEEE 802.3bw (100Base-T1)
- 4x D-kodierte SPE Master Ports
- 1x D-coded T1|TX Auto-Detection
- Verpolungssicher
NITE-T1XS41-9100
Single Pair Ethernet Unmanaged Industrial Ethernet Switches M12 IP65/67/69K. Über einen X-kodierten M12 Standard Ethernet Port werden die Daten mit Gigabitgeschwindigkeit weiterübertragen.
- Eingangsspannung 24 VDC
- Ultrakompakte robuste Bauform
- Temperaturbereich -40 bis +70°C
- IP65/67/69K Metallgehäuse
- IEEE 802.3bp (1000Base-T1)
- 4x D-kodierte SPE Master Ports
- 1x X-kodierter Gigabit Uplink Port
- Verpolungssicher
NITE-TX1XS82-3100
Der NITE-TX1XS82 ist ein Cross-Technology-Switch und bietet zwei Ethernet-Technologien kombiniert auf acht D-kodierten M12 Ports: Standard Ethernet und Single Pair Ethernet. Diese T1|TX Data-Hybrid Ports ermöglichen die beliebige Vernetzung von allen Ethernet Teilnehmern, durch den T1|TX Auto-Detection-Modus, können Standard-Ethernet und Single Pair Ethernet Endgeräte angeschlossen werden, unabhängig ob es sich um MASTER oder SLAVE Geräte handelt.
- Eingangsspannung 24 VDC
- Ultrakompakte robuste Bauform
- Temperaturbereich -40 bis +70°C
- IP65/67/69K Metallgehäuse
- IEEE 802.3bp (1000Base-T1)
- 8x D-kodiert T1|TX Auto-Detection
- 2x X-kodierter Gigabit (2.5G) Ports
- Verpolungssicher
NITE-T1XRS51-0140
Der konfigurierbare T1-RS51 verfügt über 5x T1 SPE-Ports gem. IEC 63171-2 und einen Fast Ethernet TX RJ45 Port. Über den Drehkodierschalter lassen sich alle fünf SPE-Ports individuell als Master oder Slave einstellen. Eine beliebige Kombination dieser beiden Modi lässt sich somit konfigurieren. Die Optionen für die Master|Slave Autoerkennung ermöglicht es Endgeräte unabhängig von ihrer Einstellung zu verbinden, der T1-RS51 passt sich entsprechend der Rolle als Master oder Slave an.
- Eingangsspannung 24 VDC
- Minimale Einbaubreite 25 mm
- Temperaturbereich -40 bis +70°C
- 5x 100Base-T1 Ports IEC 63171-2
- 1x RJ45 100Base-T(X) Port
- Master|Slave Einstellbar
- IEEE 802.3bw 100Base-T1
- Verpolungssicher
